Manuel de référence de référence de l’unité d’emballage refroidie à l’eau

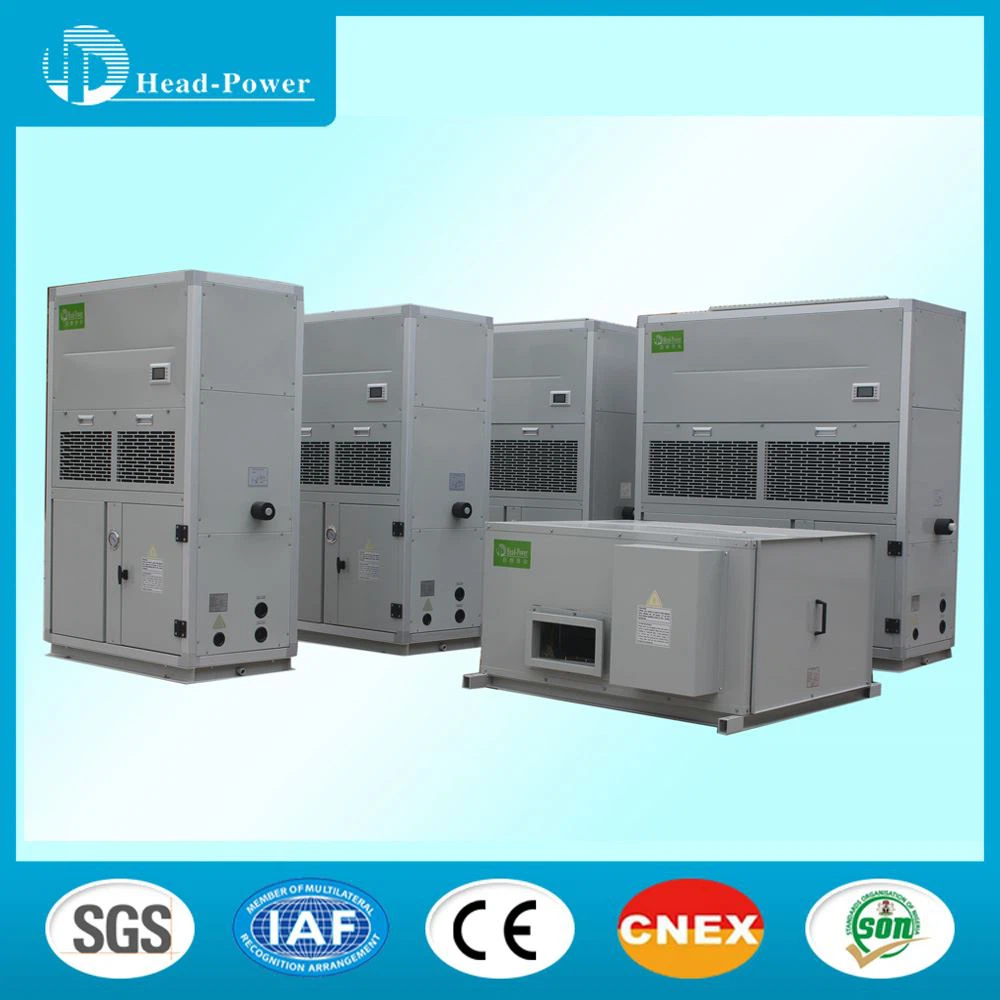

L’armoire refroidie à l’eau est une unité centrale de climatisation qui utilise l’eau de refroidissement comme source froide et utilise le réfrigérant pour produire de la capacité froide. La structure intègre le compresseur, l’évaporateur, le condenseur et les composants de la manette des gaz pour produire directement de l’air froid vers l’extérieur. L’armoire refroidie à l’eau utilise l’eau comme liquide de refroidissement du condenseur, et l’échangeur de chaleur de coquille et de tube améliore efficacement l’efficacité d’échange de chaleur entre l’eau et le réfrigérant, et le rapport d’efficacité énergétique est grandement amélioré, soulignant son effet de refroidissement. Le système d’armoire refroidi à l’eau a une structure simple, une disposition flexible, l’économie d’espace d’installation, l’entretien et la gestion pratiques, et une grande efficacité et économie d’énergie. Les armoires refroidies à l’eau conviennent habituellement aux usines, aux supermarchés, aux restaurants, aux magasins à succursales, aux divertissements et à d’autres endroits où l’été est chaud et où la demande d’espace est importante.
Choix du site d’installation :
1) L’appareil peut être installé au sol ou sur un toit approprié, mais une ventilation suffisante doit être assurée.
2) Évitez d’assembler la machine dans un endroit avec certaines exigences pour le bruit et les vibrations.
3) L’emplacement d’installation de l’appareil devrait essayer d’éviter la lumière directe du soleil, et de le tenir à l’écart de la cheminée de la chaudière ou d’un autre environnement d’air qui corrode la bobine de condensation et les parties de tuyau de cuivre de l’unité.
4) Si l’unité est située dans un endroit accessible par le personnel non autorisé, des mesures de sécurité d’isolement devraient être prises, telles que la mise en place de clôtures de protection. Cela peut prévenir les dommages causés par l’homme et les dommages accidentels, et empêcher la boîte de commande d’être ouvert et d’exposer les composants électriques de fonctionnement.
5) La hauteur de base d’installation de l’unité ne doit pas être inférieure à 100 mm, et le site d’installation est nécessaire pour avoir un drain de plancher de drainage pour assurer un drainage lisse et aucune accumulation d’eau.
6) Lors de l’installation sur le sol, la base en acier de l’unité doit être placée sur une fondation en béton plat, et la semelle en béton devrait s’étendre sous la couche de sol gelé. Veillez à ne pas connecter la fondation de l’unité à la fondation du bâtiment, afin de ne pas transmettre le bruit et les vibrations pour affecter les autres. Des trous de montage sont fournis sur la base de l’appareil, qui peut être utilisé pour fixer la connexion entre l’unité et la fondation.
7) Lorsque l’appareil est installé sur le toit, le toit doit avoir une résistance suffisante pour supporter le poids de l’unité et du personnel d’entretien. L’appareil peut être pris en charge sur une fondation en béton ou un cadre en acier de canal semblable à l’installation au sol. L’acier du canal porteur et le trou d’installation de l’amortisseur de l’appareil doivent être sur la même ligne centrale et avoir une largeur suffisante pour faciliter l’installation de l’amortisseur.
8) Pour les occasions avec des exigences spéciales d’installation, veuillez consulter l’entrepreneur en construction ou l’architecte ou d’autres professionnels.
Remarque : Lors de la détermination de l’emplacement d’installation de l’appareil, il convient de prêter attention à faciliter l’installation et la connexion des conduites d’eau et du câblage, et à ne pas être affecté par la fumée d’huile, la vapeur ou d’autres sources de chaleur, et le bruit de l’appareil et de l’air chaud et froid n’affectent pas l’environnement environnant.
Exigences relatives à l’espacement des dispositions des unités :
Exigences relatives à l’espacement des dispositions des unités :
1) Afin de s’assurer qu’il y a suffisamment d’écoulement d’air dans le condenseur, l’impact du flux d’air qui coule causé par les grands bâtiments autour de l’unité sur la rangée d’unités devrait également être pris en considération pendant l’installation.
2) Si l’appareil est installé dans un endroit où le flux d’air est violent, comme exposé au toit, des mesures telles que des murs bas ou des stores peuvent être envisagées pour empêcher la turbulence d’interférer avec la prise d’air de l’appareil. Si l’appareil doit être équipé de parois basses, la hauteur ne doit pas dépasser l’unité; si des volets sont utilisés, la perte totale de pression statique doit être inférieure à la pression statique externe du ventilateur. La distance entre l’appareil et le mur bas ou les volets est également nécessaire pour répondre aux exigences minimales de distance pour l’installation de l’appareil.
3) Si l’unité doit fonctionner en hiver. Lorsque le site d’installation peut être recouvert de neige, l’appareil doit être plus haut que la surface de la neige pour assurer un écoulement d’air fluide à travers la bobine.
